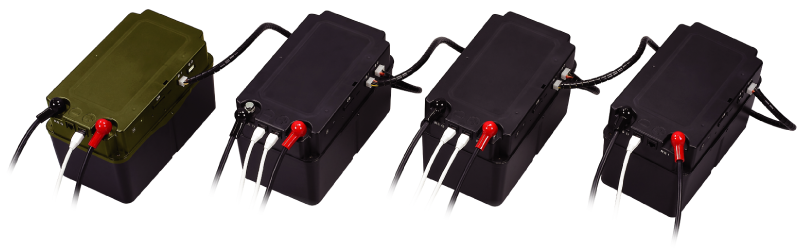

Battery Storage System CB1266F

Seria konfigurowanych baterii akumulatorowych (CB) FSP wykorzystuje wysokiej niezawodności, dużego formatu ogniwa akumulatorowe litowo-żelazowo-fosforanowe (żywotność 2000 cykli) lub ogniwa akumulatorowe litowo-jonowe standardu przemysłowego (żywotność 700 cykli). Seria CB FSP ma zainstalowany własny System Zarządzania Akumulatorem (BMS) i może spełniać różne potrzeby w zakresie pojemności energetycznej, kosztu oraz cyklu życia w zastosowaniach domowych i przemysłowych.
  • Łatwa konfiguracja systemów baterii akumulatorowych z mnożnikiem napięcia 12 V lub 24 V.
  • Równoległe odgałęzienia baterii akumulatorowych w systemach o wyższym prądzie.
  • Minimalny czas rozruchowy wprowadzenia nowego systemu baterii akumulatorowych.
  • Możliwość skonfigurowania systemów baterii akumulatorowych wysokiego napięcia (do ponad 400 V) i/lub wysokiego prądu (do ponad 264 A).
  • Wbudowane zarządzanie ciepłem.
  • Monitorowanie w czasie rzeczywistym napięcia ogniw, prądów odgałęzień i temperatur ogniw przez magistralę RS485.
  • Wydłużona dostępność dzięki równoległym odgałęzieniom akumulatora z niezależnym sterowaniem.
  • Stabilne i niezawodne markowe ogniwa baterii akumulatorowych z całkowicie automatycznych linii produkcyjnych.

Konfigurowalne baterie akumulatorowe FSP

Seria CB wykorzystuje zaawansowane BMS FSP do poprawy wydajności systemu, wydłużenia żywotności i zagwarantowania bezpieczeństwa. BMS FSP są także konstruowane w formie modułowej, dla elastycznej i łatwej konfiguracji dużych systemów akumulatorowych. Dostępne są trzy rodzaje modułów, jak poniżej.
BM, Moduł baterii akumulatorowej: składa się z ogniw akumulatora i części sterującej BMS.
IM, Moduł zintegrowany: składa się z ogniw akumulatora oraz części sterującej i części mocy BMS.
PM, Moduł mocy: nie zawiera ogniw akumulatora ale część sterującą i części mocy BMS dla systemów akumulatorów dużej mocy.
Dla ułatwienia użytkowania z różnymi ogniwami akumulatorów lub różnymi pakietami akumulatorów o różnym kształcie preferowanym przez użytkowników, system BMS dla IM, BM i PM dostępny jest również dla klientów bez obudów i ogniw akumulatora.

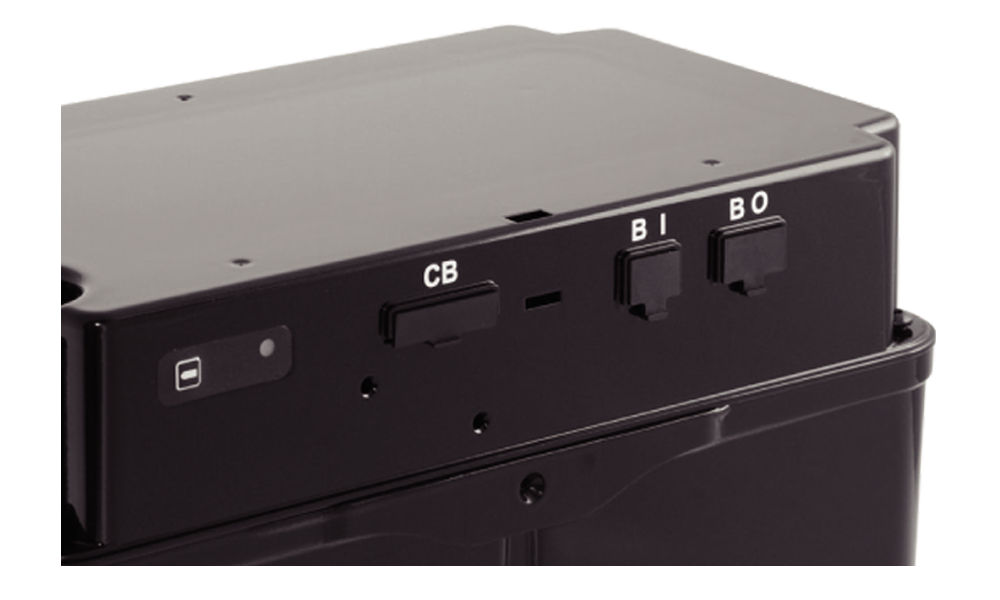

Aktywny balans ogniwa i Aktywny balans blokady

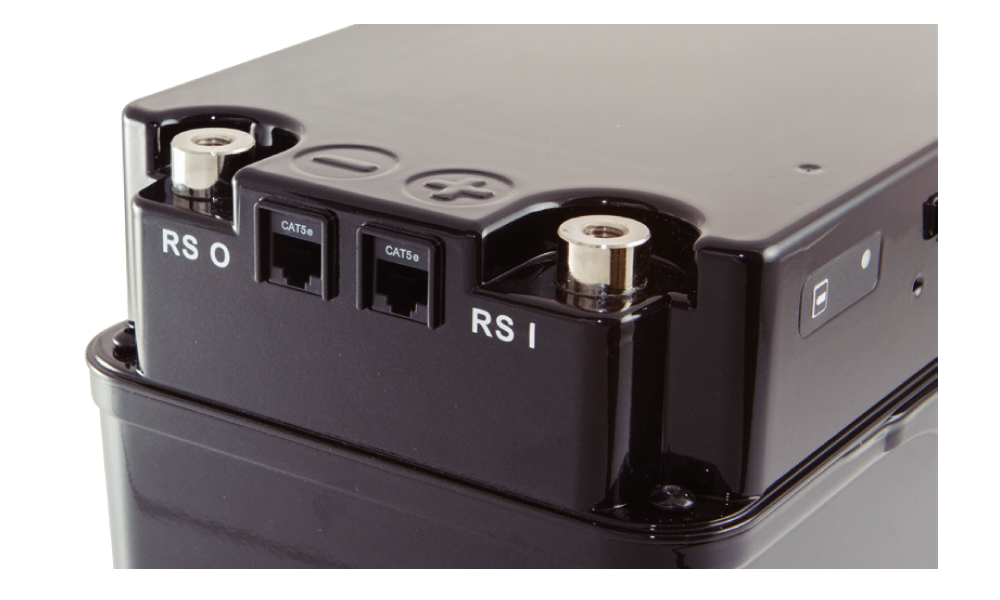

Magistrala komunikacji RS485

Zastosowania

Baterie akumulatorowe LiFePo4 51,2 V 66Ah

Specifications

Rodzaj modułu

IM

BM

PM

Model Name

CB1266Flx

CB1266F#**

CP45P0

Typ ogniwa

LiFePO4/Li-ion

Napięcie znamionowe (V)

12.8

Maksymalne napięcie odcięcia ładowania lub
Napięcie maksymalne da PM (V)


14.6


450

Minimalne napięcie odcięcia rozładowania (V)

10

Pojemność znamionowa (Wh)

845

Nominalny prąd ładowania (A)

33

Maksymalny prąd ładowania (A)

66

Prąd znamionowy rozładowania lub
Prąd znamionowy dla PM (A)


70


250

Napięcie ładowania (V)

14.6


Temperatura pracy - Ładowanie* (℃)

0-50

0-60

Temperatura pracy - Rozładowanie* (℃)

-20-60

0-60

Zrównoważenie ogniw pomiędzy ogniwami

0.2A Passive


Zrównoważenie ogniw pomiędzy modułami

2.5A Active


Waga (kg)

10*

2.6

Przepisy

S-Mark


* x=A dla napięcia systemowego do 72 V, x=B dla napięcia systemowego powyżej 72 V i do 144 V. W drugim przypadku konieczny jest radiator zewnętrzny, który dodaje 0,8 kg do masy.
** #=1 do użycia w systemie o napięciu do 144 V; #=2 do użycia w systemie o napięciu do 450V.

Specyfikacja

Model CB1266F#**
Wymiary (D x G x W) 285 x 168 x 175 mm
Ochrona baterii Over-Charge, Over-Discharge, Over-Temperature, Under-Temperature, Over-Current, Short-Circuit
