你需要知道的事，電源線接頭定義!

我收到的線接頭有空針，這是有問題的嗎？

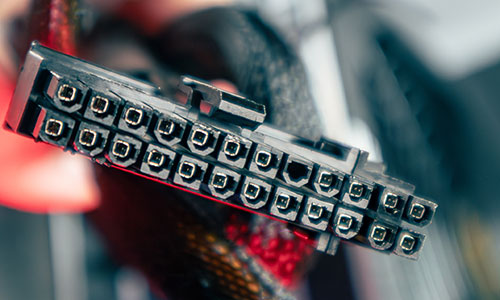

答案是否定的，這不是有問題的線，線材的 pin 排列定義，是由 Intel 電源設計指南定義。對於 24pin 主機板排線，第 20pin 訊號被保留（未定義針腳）。

市面上的電源線都是黑色的，跟 Intel PSDG 定義不一樣，可以用嗎？

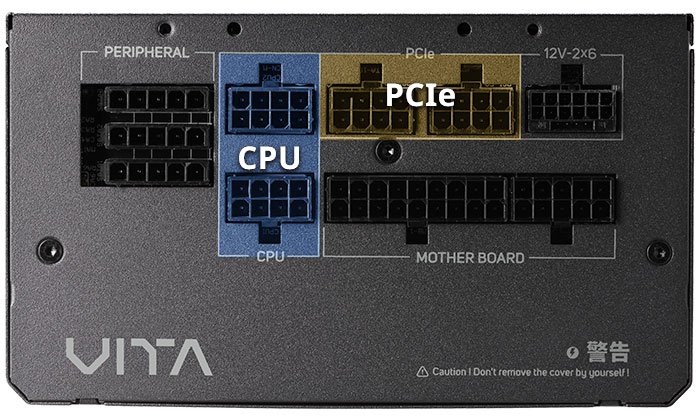

答： 沒關係。 Intel PSDG 定義了 pin 針腳顏色以便於識別，使用者可以透過上面的表格來區分。以 PCIe 6+2Pin 為例，全漢在電源模組設計上遵循 Intel CPU & PCIe 相同的腳位定義，因此不相容。將電纜連接到 PSU 時，請小心僅插入電源模組上的單獨插座。

Intel 標準 PCIe 和 CPU 腳位定義

PCIe 腳位定義：只有 Pin 1 到 3 有電源訊號，實際功能正常，可以供電嗎？

根據 Intel 的定義，單腳最大電流為 7A ，一個 PCIe 6+2Pin 可以提供高達 252W (7A x 3 x 12V) 的功率，但建議每個 PCIe 6+2Pin 的功耗為 150W，因為實際使用中可能會因未正確插入而導致潛在的功率損耗。

最近發布的新高功耗顯示卡都有新的腳位定義（上面提到的除外）。 Sense Pin的作用是偵測顯示卡是否正常上電。 COM 是接地線（GROUND）。

CPU 腳位定義:

您可能還好奇，為什麼市面上一些廠商的電源模組共用相同的 CPU/PCIe 介面？

因為這些製造商在 PSU 端定義了自己的模組介面，而不是遵循 Intel PSDG。但主機板上的CPU連接器或顯示卡上的PCIe的接腳設定應始終遵循 Intel 的規範（如圖2和圖3所示）。

所以提醒各位玩家們，請使用原廠原配的電源線，以免有任何的損傷唷。
